Catégorie : Rigging

  • Mug Rig

    Mug Rig

    Mug Rig

    Catégories :

    Modélisation et rigging d’une tasse de chocolat chaud.

    Stack technique

    Détails

    Bien que le liquide soit plutôt un travail de simulation, je voulais explorer une autre façon de faire. A travers le rig de cette tasse, je permets de pouvoir bouger le récipient avec différent centre de gravité, soit depuis le centre, soit depuis la poignée. On peut changer ce contrôle depuis 3 endroits grâce à un proxy attribute.

    Le liquide est un mesh qui est déformé grâce aux paramètres shear de maya. En plus, un système de joint permet d’affiner le mouvement désiré. Les derniers paramètres sont apportés grâce à un déformeur wave.

    Plus de projets

  • Party Horn Rig

    Party Horn Rig

    Party Horn Rig

    Catégories :

    Modélisation et rigging d’une langue de belle-mère.

    Stack technique

    Détails

    Je voulais rigger quelque chose qui se replie sur lui-même. J’ai choisi de faire une langue de belle-mère – aussi appelée sifflet déroulant – car c’est un petit objet à modéliser. Pour le système d’enroulement, il s’agit d’une chaîne de joints et un système nodal fait avec du code qui permet ce mouvement et de contrôler à quel point chaque joint rotate, comme vous pouvez voir dans la vidéo.

    En réalisant ce projet, je fus confronté à un deuxième problème. La langue de belle-mère ne se contente pas de s’enrouler sur elle-même ; elle se gonfle et se dégonfle, c’est cela qui déclenche le processus. Il a fallu créer un deuxième setup up et faire en sorte que les deux mécanismes fonctionnent ensemble et séparément.

    2 points clés

    Enroulement

    Le setup qui permet de s’enrouler est construit grâce à du code. Il apporte une grande flexibilité pour ajuster à quel point le tout s’entortille.

    Gonflement

    Aussi inspirée de la théorie pour le sticky lips, la langue de belle-mère se gonfle progressivement en suivant l’enroulement.

    Plus de projets

  • Zipper Rig

    Zipper Rig

    Zipper Rig

    Catégories :
    Étiquettes :

    Modélisation et rigging d’une fermeture éclair.

    Stack technique

    Détails

    Adaptation de mes connaissances pour faire du sticky lips, pour concevoir le rig d’une fermeture éclair. Le défi était de faire une fermeture progressive qui puisse fonctionner avec le mouvement du tissu.

    La base du rig repose sur des curves : une paire pour calculer toujours le centre, là où va s’opérer la fermeture ; une pour pouvoir bouger chaque côté grâce aux contrôleurs additionnels ; et la dernière qui switch entre l’influence des autres grâce à des blendshapes. Chaque point de la blendshape est influencé par un setup ribbon qui bouge le mesh et suit les contrôleurs.

    Le curseur bouge le long des dents grâce à un motion path, et la rotation peut être calculée automatiquement grâce à un setup nodal qui extrait la matrice de la courbe.

    Même si le résultat n’est pas parfait, ce calcul peut servir de base, et après on peut venir affiner l’animation grâce aux contrôleurs.

    2 points clés

    Blendshapes

    Chaque point de la blendshapes – entre 2 courbes – est relié à une node setRange, qui influence progressive l’influence de la blenshapes pour construire la fermeture.

    Zipper handle

    La translate de la poignée suit la courbe grâce à un motion path. Sa rotation est calculée grâce à un setup nodal et un aimMatrix node.

    Plus de projets

  • Skateboard Rig

    Skateboard Rig

    Skateboard Rig

    Catégories :
    Étiquettes :

    A partir du cours « Rigging in maya » d’Anton Parygin, rigging d’un skateboard.

    Stack technique

    Détails

    Mise en place de différents contrôleurs pour offrir une grande maniabilité au rig de ce skateboard. Il dispose de déformeurs pour pouvoir le tordre, et une expression pour faire tourner les roues.

    C’est un rig simple, mais parfaitement opérationnel pour une production.

    Plus de projets

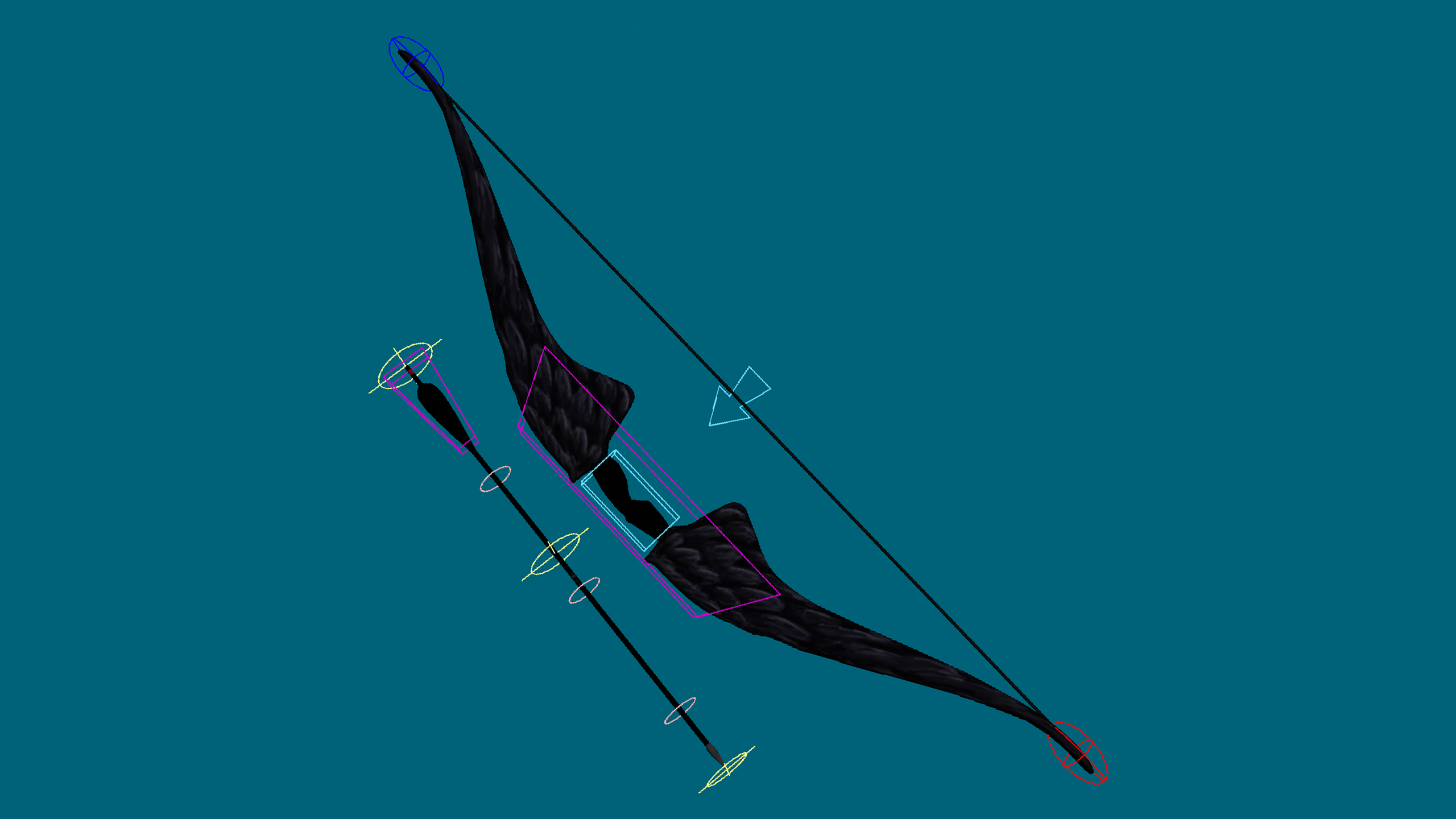

  • Bow Rig

    Bow Rig

    Bow Rig

    Catégories :
    Étiquettes : ,

    Modélisation et rigging de l’arc de Katniss Everdeen, conçu par Cinna, et amélioré par Beetee.

    Stack technique

    « J’aime ce qui est beau et aussi pratique. »

    Lenore Dove, HG, Lever de Soleil sur la Moisson

    Détails

    Je souhaite améliorer mon aptitude à rigger, tout en faisant de jolis projets. Dans cette idée, j’ai réalisé l’arc de Katniss Everdeen dans le dernier Hunger Games, lorsqu’elle part en guerre contre le Capitole. Dans le livre, elle le décrit ainsi :

    “Un arc noir de toute beauté […] Je le soulève délicatement pour admirer son équilibre parfait, l’élégance de ses lignes et la courbure de sa tige qui évoque les ailes déployées d’un oiseau. Ce n’est pas tout. J’observe une immobilité totale pour m’assurer que ce n’est pas un effet de mon imagination. Non, l’arc frémit bel et bien sous mes doigts.

    C’est pourquoi je lui ai ajouté la possibilité de vibrer avec une expression ajustable grâce à un paramètre. Dernier petit clin d’œil : attention, la flèche a une bague rouge, elle est explosive !

    2 points clés

    Ailes d’oiseau

    L’arc est d’un noir de jais. Néanmoins, on devine le plumage réalisé en texture.

    Vibrations

    Le frémissement de l’arc se déclance à la voix de Katniss. Grâce aux attributs, le rig est adapatable pour l’activer et le désactiver progressivement.

    Plus de projets

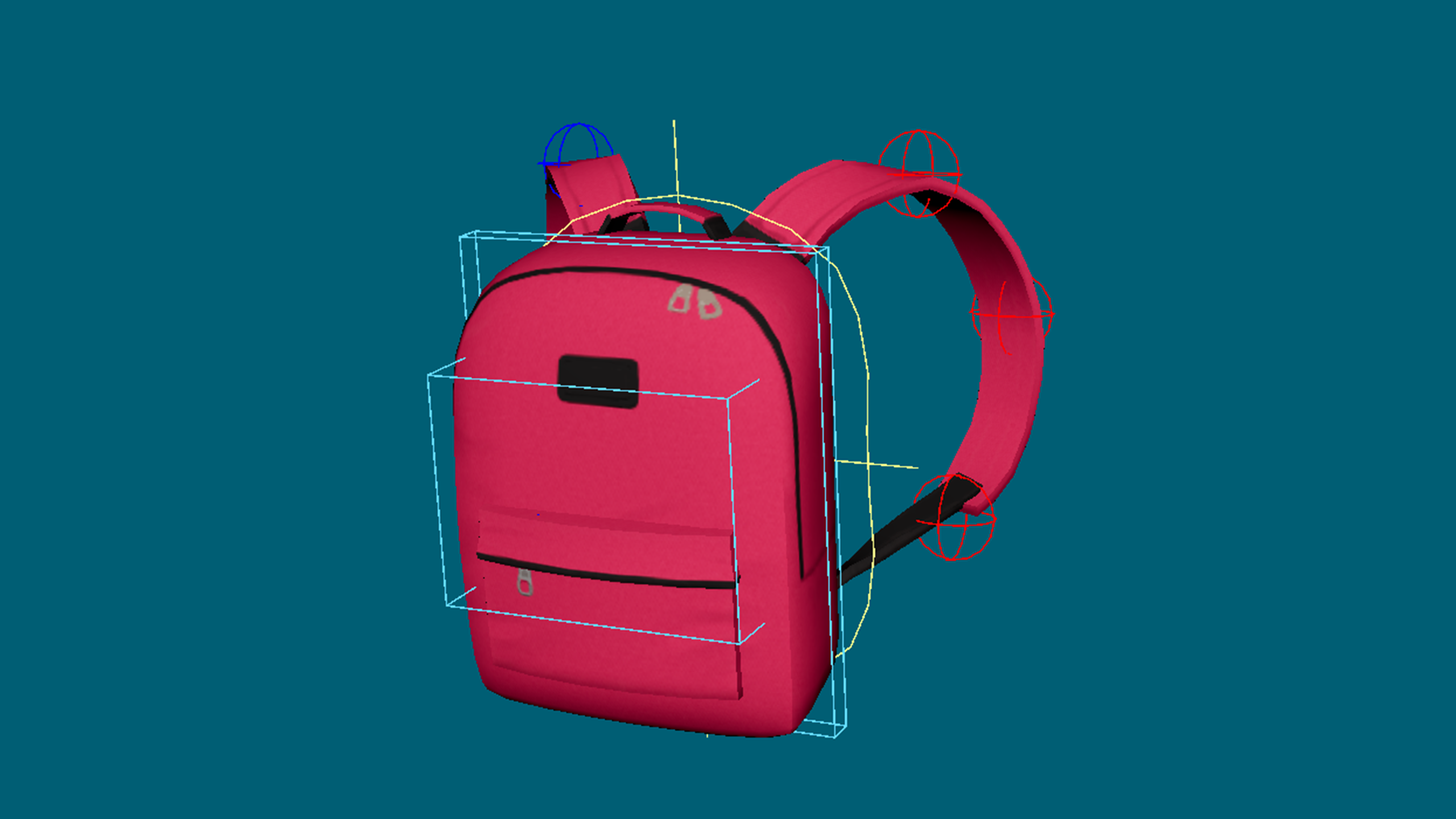

  • Backpack Rig

    Backpack Rig

    Backpack Rig

    Catégories :
    Étiquettes : ,

    A partir du cours « Rigging in maya » d’Anton Parygin, rigging d’un sac-à-dos.

    Stack technique

    Détails

    Le rig de ce sac-à-dos a été pensé pour être relié au rig de la fille. Ainsi, les lanières sont paramétrées pour suivre ses épaules, tout en ayant des contrôleurs pour pouvoir les ajuster. C’est un setup fait à partir d’une chaîne de joints, influencée grâce à une courbe. Le tout est paramétré grâce à un IK spline, et avec l’advenced twist, cela permet même de rotate les lanières.

    La base du sac est déformée grâce à un déformeur Lattice. Cela permet de squash et stretch le modèle. En plus, j’ai ajouté  un attribut pour contrôler le volume du sac.

    Plus de projets

  • Humanoid rig

    Humanoid rig

    Humanoid rig

    Catégories :
    Étiquettes : ,

    A partir du cours « Rigging in maya » d’Anton Parygin, rigging complet d’un personnage. Le projet contient du switch IK/FK, des ribbons, du stretching, des deformers pour le squash global, du dynamisme, un rig facial et le rig du sac à dos.

    Stack technique

    Joints correcteurs

    Mise en place de joints correcteurs, ils servent à donner plus d’information pour que le skinning se déforme de façon plus réaliste au niveau des articulations principales. Ils s’éloignent ou se rapprochent du joint principal pour pousser ou tirer la géométrie.

    Sur ce projet, il y en a aux poignets, coudes, épaules, bassin, genoux et chevilles.

    Deformation globale

    Mise en place du contrôleur principal qui permet d’agrandir tout notre rig, et permet de le retourner. L’ajout en plus sur ce projet a été un système plus complexe de squashing grâce à un déformeur Lattice.

    Tout le modèle est influencé par ce déformeur, qui est relié à plusieurs contrôleurs qui, eux-mêmes, s’influencent grâce à un spline IK handle qui permet d’avoir de jolies déformations en courbe. Cela nous donne un immense contrôle sur l’ensemble de notre modèle, tout en gardant tout le reste de notre rig fonctionnel en dessous.

    Dynamisme

    Travail de la mise en place de dynamisme dans un rig. Le dynamic correspond à de la simulation : c’est le logiciel qui, suivant les paramètres pré-établis, va calculer comment l’objet va réagir au mouvement.

    J’ai travaillé sur les cheveux de mon modèle pour offrir des contrôles pour placer la queue de cheval, et ensuite choisir à quel point, l’animateur souhaite que les cheveux restent en place ou bougent.

    2 points clés

    Suivre un cours

    Ce cours d’une quarantaine d’heures m’a permis de revoir toutes les bases du rig, et d’apprendre à optimiser les setups grâce à des scripts et de nouvelles façons de faire.

    Prêt pour l’industrie

    C’est le rig le plus complet que j’ai réalisé jusqu’à ce jour. Conçu pour répondre au standard de l’industrie et être le mieux adapté pour les futurs animateurs.

    Plus de projets

  • Peluche rig

    Peluche rig

    Peluche rig

    Catégories :
    Étiquettes :

    Création d’un rig pour une peluche en forme de flamant rose. Le but étant de pousser ma connaissance afin de créer un rig très déformable. Mon point d’intérêt pour ce projet était d’apprendre à utiliser des ribbons.

    Stack technique

    derformations

    Mise en place de stretch and squash et de chaînes de joints appelées ribbons afin d’obtenir une grande flexibilité sur les jambes, le cou et la colonne vertébrale du flamant rose.

    Le but n’étant pas de réaliser des déformations réalistes, mais de pouvoir obtenir une grande flexibilité sur le modèle.

    Les ribbons peuvent recevoir des deformers, sur ce rig un sine et un twist qui permettent d’onduler et d’entortiller les pattes. Les contrôleurs de chacun de ces deformers sont paramétrés sur le contrôleur de la patte pour que l’animateur puisse les modifier selon sa volonté.

    Oeil et paupière

    J’ai ajouté le rig des yeux après coup. Mes peluches n’ont pas de paupières. Néanmoins, pour offrir plus de possibilités à l’animateur, je voulais qu’il y en ait dans le rig, et qu’elles suivent la logique de ce projet : avoir une grande flexibilité.

    Je voulais pouvoir garder le contrôle global pour déformer l’œil entier, pouvoir enlever les paupières, bouger leurs contours et les faire tourner en conservant chaque déformation.

    Même si, depuis, j’ai appris à rigger les paupières autrement, utiliser un déformer pour bouger les contours des paupières reste une solution intéressante que j’ai apprécié mettre en place dans ce projet.

    Sacale global et clean

    Souvent vu comme la dernière étape, faire en sorte que son rig soit scalable et puisse tourner grâce au contrôleur global est parfois un sacré casse-tête. C’était la première fois que je cherchais à y intégrer des ribbons, des curves avec du dynamisme et tous les systèmes hybrides IK.

    Je suis fière d’y être arrivée.

    C’était aussi l’occasion de nettoyer les contrôleurs, de bloquer et de cacher tout ce qu’il ne faut pas toucher. Globalement, cela rend le rig agréable pour les animateurs.  J’en ai profité aussi pour apporter des contrôleurs pour faire apparaître les différentes parties de mon rig. Ainsi, l’animateur peut se concentrer sur les contrôleurs qui l’intéressent.

    2 points clés

    Ribbons

    C’est une surface que l’on peut déformer à laquelle on attache des joints qui eux influencent notre personnage (ou objet riggé) avec précision.

    Global Scale

    Comme j’ai créé mon setup toute seule, le cleaner et que tout fonctionne avec le contrôleur global fut un joli casse-tête que j’ai dû régler.

    Plus de projets

  • Mini bike rig

    Mini bike rig

    Mini bike rig

    Catégories :
    Étiquettes :

    Création d’un mini vélo rouge pour m’exercer au rigging mécanique. Mon point d’intérêt pour ce projet était de travailler la rotation d’une roue.

    Stack technique

    Rotation et pression

    Mise en place d’expression Mel pour calculer la rotation d’une roue automatiquement par rapport à son déplacement dans une scène. La rotation se fait à partir du contrôleur global, ou celui de la roue. (Au cas où la roue se détache et dévale une pente par exemple).

    Mise en place d’une déformation sur le pneu suivant la pression du véhicule et la surface du sol. Système très modulable pouvant ajuster la taille de la déformation et la surface du sol.

    Pedalier et chain

    Mise en place d’un rig pour la rotation de la chaîne. Ce fut un joli casse-tête de conserver le côté mécanique d’une chaîne avec tous ses maillons. J’ai construit finalement une chaîne de joints, reliés à une curve elle-même influencée par un contrôleur.

    Je souhaitais que les pédales puissent garder une indépendance dans leur rotation, et qu’elles puissent suivre soit leur position de base, soit le monde afin qu’elle reste toujours à plat comme lorsqu’on à notre pied dessus.

    Vue d’ensemble

    Tour d’horizon de tous les contrôleurs additionnels. J’ai cherché à offrir une grande liberté à travers les différents contrôleurs pour vraiment reproduire facilement et fidèlement les comportements d’un vrai vélo. On peut désaxer la selle, le guidon, le pare-boue avant, et continuer à le faire avancer et rouler.

    Comme vu dans le post précédent, les roues peuvent totalement être animées séparément et individuellement. Leur rotation s’accorde au contrôleur global grâce à un proxy attribut (paramètre relié à plusieurs contrôleurs qui synchronise le même paramètre sur tous ses proxies).

    4 points clés

    Expression en Mel

    Apprentissage du langage Mel pour réaliser des expressions qui calculent la rotation précise de la roue en fonction du mouvement.

    Chain avec Mash

    Création des maillons de la chaîne grâce à l’outil MASH dans Maya. Ils tournent autour d’une curve qui est reliée à un contrôleur.

     Pedalier orient

    Space swapping pour que la pédale puisse suivre l’orientation du pédalier ou du monde, avec la possibilité d’ajuster sa rotation et de l’animer au-dessus.

     Pneux avec pression

    Deformation du pneu au contact du sol. Système adaptable construit avec des joints et des locateurs.

    Plus de projets

  • Nevermore rig

    Nevermore rig

    Nevermore rig

    Catégories :
    Étiquettes :

    Le rigging de la peluche de mon bachelor. Nevermore, de son petit nom, est le ciment émotionnel de ce projet. C’est lui qui fait le lien entre mes deux protagonistes.

    Stack technique

    Processus de création

    Dans le planning de mon bachelor, entièrement réalisé en 3 mois, je n’avais mis à ma disposition qu’une semaine pour rigger mes 4 personnages et la peluche de petit lion. Sachant que, dans mon cursus d’étudiante, je n’avais vu le rigging que pendant une semaine.

    Nevermore est celui qui m’a donné le plus de fils à retordre parce que je n’avais pas encore eu l’opportunité de rigger autre chose que des personnages bipèdes.

    Il a été pensé pour être tenu dans des bras, avec les quatre pattes qui pendent.

    symbolique du lion

    L’une des pistes d’interprétation de mon histoire est la vision chrétienne. Mon histoire reprend la parabole du bon berger, une histoire où un berger laisse son troupeau pour retrouver une brebis égarée.

    À mes yeux, le lion représente la présence de Dieu. Littéralement, Jésus est appelé le lion de Juda dans la Bible. Moi-même, j’ai plein de lions en peluche égarés un peu partout chez moi.

    La brebis perd sa peluche face à ses idées noires, elle sombre, se recroqueville et se réfugie dans la création d’étoiles. Son ami lui ramène le lion simplement en venant la retrouver là où elle se trouve.

    D’abord créé comme un simple accessoire, Nevermore est devenu une histoire à l’intérieur de l’histoire. Je vous conseille d’aller voir le projet final. Vous le retrouvez sous la catégorie film, nom : StarsBoy.
